随着现代航空、船舶、轨道交通等行业的快速发展，对超重工件的高精度加工需求日益增长。进口动柱动梁车铣加工中心作为应对这一挑战的关键装备，通过其独特的结构设计和先进技术，成功解决了超重工件加工中的精度与稳定性难题。 1.超重工件高精度加工的挑战
超重工件加工面临诸多技术瓶颈。当工件重量达到数吨甚至数十吨时，其重量带来的惯性力和切削振动会严重影响加工精度。
比如，在加工重达46kg的大型不锈钢外壳时，由于工件重量和长度比例失衡，加工力极大，对表面光洁度还有严苛要求。
同样地，加工长超7米、偏重超7吨的“偏心”舵杆时，加工难度极大，精度指标要求较高。
超重型机床具有超长跨尺度、超跨距重载、高精复合加工的特征，致使设计复杂难度大、制造难以精准调控。
2.动柱动梁结构的核心优势

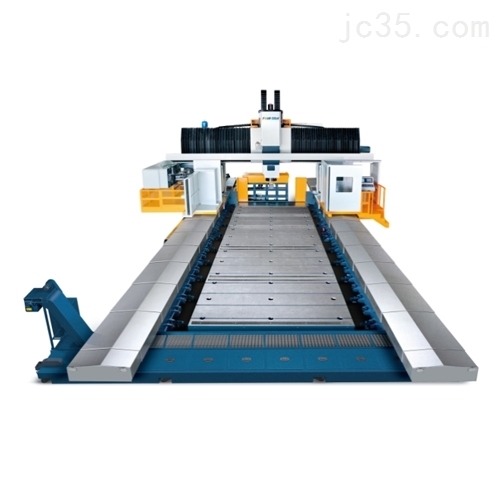

动柱动梁车铣加工中心采用龙门框架移动、工作台固定的结构，这种设计从根本上解决了超重工件加工的稳定性问题。
动柱式结构保证加工的高动态性，快速移动速度达45m/min，并且它不受工件重量的限制。
工作台固定式设计具有强大的承载能力，适应于大型工件及长型工件等异形零部件的加工需要。
GV-1系列车削中心采用的W轴动梁式结构，通过移动横梁缩短刀具与工件间的距离，有效减少滑枕悬伸量，特别适合重车削或盘型工件的加工需求。
3.关键技术突破
a.结构设计与刚性提升
床身为高刚性的箱型结构件，采用高强度的钢板焊接而成，重要焊缝经过超声波探伤检测，保证了焊接质量。
宽床身宽立柱结构，优质米汉纳树脂砂工艺精密铸造，多次人工时效处理，吸震性强，整机刚性优良。
所有结构件皆透过FEM有限元素分析，具有设计优化、结构轻量化等优点，确保整机优异的结构刚性。
b.静压导轨与运动控制
通过揭示多源强扰动下静压油膜失效机理，提出超长超大静压导轨表面高精度控制与制造成套解决方案，解决了超重型机床全静压支承难题。
三轴丝杠采用预拉伸结构，有效实现了热位移误差补偿；三轴采用具有超高刚性与超重负荷能力的HIWIN PⅡ级滚柱式直线导轨。
c.高效夹持技术
HAINBUCH的TOPlus动力卡盘具备强大的“后拉效应”，其独特的六角棱锥体设计，能实现全面接触，形成形配合，比传统圆卡盘刚性更高、减振效果更好，夹持力提升超过35%。
这种强大的夹持能力能产生高达85kN的径向夹紧力，并将工件牢牢拉向定位面，形成对抗巨大加工力的刚性堡垒。
4.实现高精度的技术途径
精准的结构优化：通过有限元分析和优化技术改善立柱横梁截面和内腔筋板结构，解决机床加工高度较高，立柱、横梁承受重力和切削力载荷较大，容易产生弯矩变形的问题。
精密传动系统：三轴线轨采用超精密级长型预压滚柱导轨，大载荷，高刚性，稳定性好，有利于高精度，高速度的加工。
创新的定位技术：针对超重型单柱移动立车立柱定位难题提出的灌胶定位技术，通过对定位胶的使用及性能进行分析和实验，改变了传统的工艺定位方法。
多电机预载消隙技术：针对机床工作台超大、超重、进给分度精度要求高，研究并应用了多电机预载消隙技术。
进口动柱动梁车铣加工中心已成为现代制造业关键的战略装备。随着技术的不断进步，这一技术将继续推动我国装备制造业水平提升，为航空航天、核电、国防等重点领域提供强有力的制造支撑。
